جزئیات محصول:
پرداخت:
|
برجسته: | خط تولید قطب نور |
---|

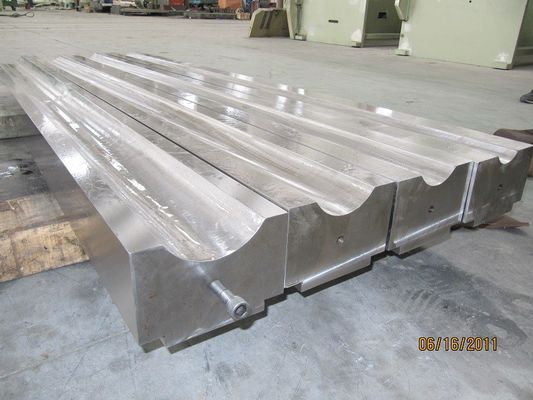

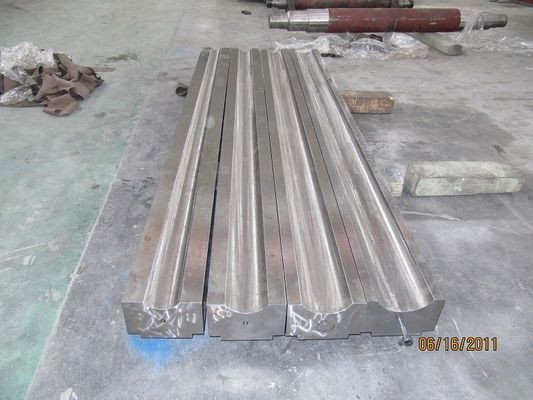

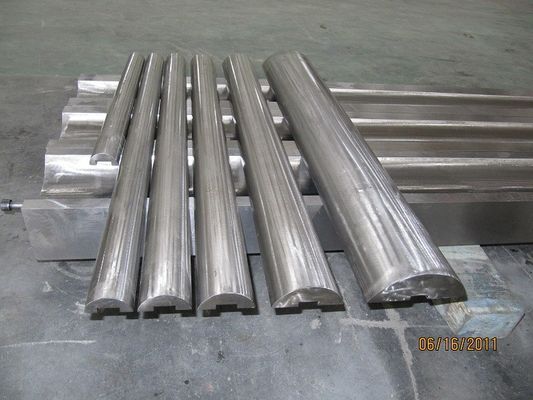

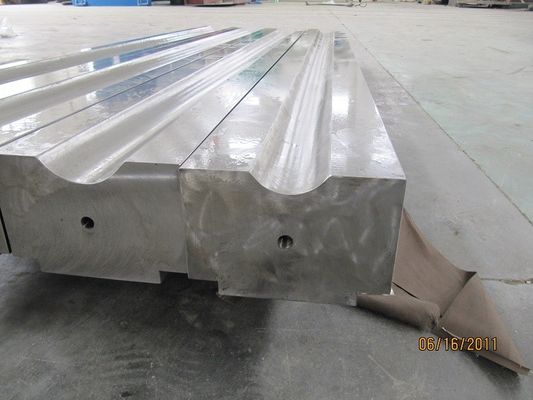

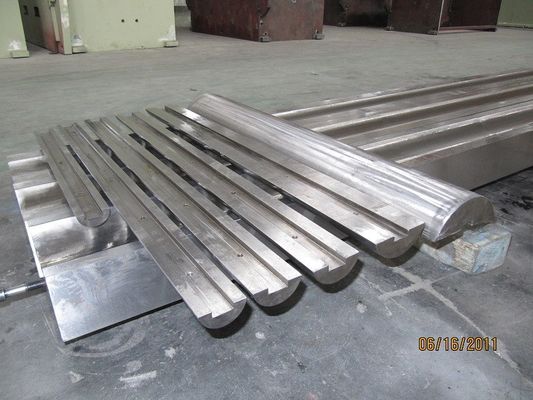

گرد و غبار / قطبنمايي قطبنمايي قطبنمايي براي دستگاه ترمز فشار براي خم شدن قطب دايره - دو نرخ
جزئیات سریع:
نام | اسم دیگر | نام تجاری | CMC |
ابزار دایره ای گرد / دایره ای / مخروطی برای دستگاه ترمز پرس برای خم شدن دایره دایره ای | | ویژگی | در یک مجموعه از ابزار، می تواند دو نرخ سقوط: 11/1100 و 12.5 / 1000، طول کامل 16 متر است. کل کلمه، قطب 95٪ 11/11000 است، 5٪ 12.5 / 1100 است |
ظرفیت | برای ایجاد OD 60 میلیمتر | مزایای | با استفاده از این ابزار مخروطی، قطب نور بسیار دور است |
کاربرد:
ساخت قطب نوری مخروطی در ترمز مطبوعات CNC
مشخصات فنی
ابزار قطب نوری کانونی | ||||||||||||||||
برای ابزار پایین، یک طرف با نرخ ضرب 11/1000 | ||||||||||||||||
طول ابزار | 16 | متر | ||||||||||||||
نرخ تنگ: | 11 | / 1000 | ||||||||||||||
پایان کوچک OD: | 60 | میلیمتر | ||||||||||||||
پایان بزرگ OD: | 236 | میلیمتر | ||||||||||||||
ضخامت پایه: | 4 | میلیمتر | ||||||||||||||
این می تواند به اندازه زیر انجام دهید قطب نور CIRCULAR قطب شمال. | ||||||||||||||||
قطر نور قطر، قطر بیرونی انتهایی کوچک، جدول قطر خارجی بیرونی | ||||||||||||||||
پایان کوچک OD (میلی متر) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
طول قطر (متر) | جدول بیرونی بی انتها (میلی متر) | |||||||||||||||
2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
12 | 192 | 202 | 212 | 222 | 232 |
ابزار قطب نوری کانونی | ||||||||||||||||
برای ابزار پایین، یک طرف با نرخ کانونی 12.5 / 1000 |
طول ابزار | 16 | متر | ||||||||||||||
نرخ تنگ: | 12.5 | / 1000 | ||||||||||||||
پایان کوچک OD: | 60 | میلیمتر | ||||||||||||||
پایان بزرگ OD: | 260 | میلیمتر | ||||||||||||||
ضخامت پایه: | 4 | میلیمتر | ||||||||||||||
این می تواند به اندازه زیر انجام دهید قطب نور CIRCULAR قطب شمال. | ||||||||||||||||
قطر نور قطر، قطر بیرونی انتهایی کوچک، جدول قطر خارجی بیرونی | ||||||||||||||||
پایان کوچک OD (میلی متر) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
طول قطر (متر) | جدول بیرونی بی انتها (میلی متر) | |||||||||||||||
2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
12 | 210 | 220 | 230 | 240 | 250 | 260 |
